一连石英纤维的生产要领现在有三种：棒拉丝法、熔融拉丝法和溶胶-凝胶法。。。。

棒拉丝法首先是将高纯硅石或水晶拉成φ1.8~4mm左右的石英玻璃棒，，，
，然后加热熔融石英棒，，，
，并从熔融处引丝，，，
，集成一束，，，
，经由集束轮涂浸润剂，，，
，由高速旋转的拉丝机牵引，，，
，一连地由排轮卷绕在绕丝筒上，，，
，成为一连石英纤维原丝。。。。现在，，，

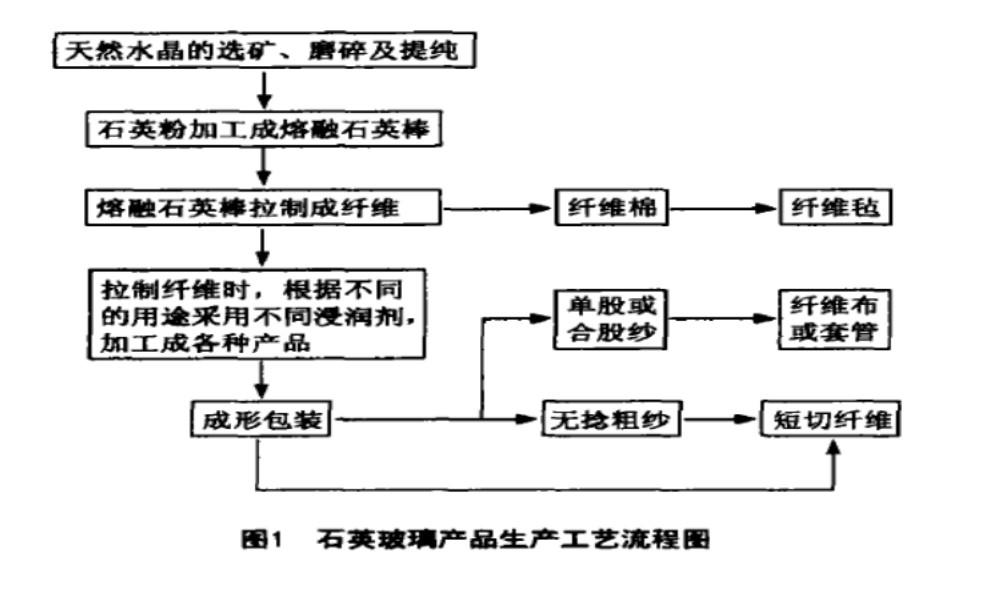

，棒拉丝法按熔制工艺分为两种：气体燃烧加热和电加热。。。。一连石英纤维的生产工艺流程见图1.

水晶质料精选——破碎——提纯处理——熔制拉棒——氢氧焰熔融——细腻拉丝——集束家浸润剂——远红外线烘干——捻线——制品纱磨练——包装

图1

2、坩埚熔融拉丝法

坩埚熔融拉丝法为其炉体由两个相互自力的密封区组成，，，
，包括与压力管道相毗连的钼制坩埚和真空系统相毗连的炉体。。。。生产时，，，
，先关上炉盖，，，
，先后启动真空泵和扩散泵，，，
，将炉体内空气抽到压力为0.25Pa时，，，
，通入Ar并维持恒定流量来防止坩埚、发热体和其它部位的氧化。。。。Ar流量用转子流量计调理。。。。石英玻璃装满钼坩埚，，，
，Ar通过压力管道、水冷夹头和钼管向坩埚内腔供气，，，
，是石英熔体上方坚持一定的压力，，，
，这酱油利于获得设定的熔体流量和高粘度石英熔体的成型。。。。成型时取下炉体上盖，，，
，石英熔体在压力作用下，，，
，通过漏嘴流出，，，
，在；；；；
；；て罩谐尚停，
，然后进入空气，，，
，并卷绕在绕丝筒上。。。。

该工艺的弱点在于成型温度较高，，，
，一般控制在2050~2300℃。。。。这样的成型温度加速了坩埚、尤其是漏嘴质料的高温侵蚀率。。。。漏嘴*严重的地方是在石英熔体、金属与Ar的三相界面处，，，
，并且由于坩埚和漏嘴的质料差别，，，
，高温下将爆发化学侵蚀、应力侵蚀以及两者之间热膨胀系数差别可能爆发的变形和断裂等问题，，，
，限制了坩埚的使用周期，，，
，并且难于实现多排孔拉丝工艺生产纤维。。。。因此，，，
，工业上以棒拉丝生产石英纤维。。。。

3、溶胶-凝胶法

溶胶凝胶法是一种新型的成型要领，，，
，一般以硅脂为质料，，，
，同时加入其它有机酸催化剂，，，
，声誉醇/水中，，，
，获得混淆匀称的溶液，，，
，经醇/水解和聚合反映获得溶胶，，，
，浓缩的溶胶抵达一定捻度时举行纺丝，，，
，随后举行热处理获得石英玻璃纤维。。。。该手艺的要害是胶体的制备、纤维的成型以及凝胶纤维的热处理。。。。由于该要领所用的质料的纯度高，，，
，溶剂在处理历程中容易去除，，，
，因袭，，，
，该要领可以生产纯度极高的石英纤维。。。。日本AFG公司于20世纪90年月中期，，，
，接纳该要领生产的石英纤维纯度可抵达99.999%。。。。
